滚针轴承是怎样装针装置的

发布日期：2017-12-07 作者：点击：

一种滚针轴承装针装置，本装置的顶部设有输针轮，输针轮下方连接针槽板，针槽板下接定针槽板，定针槽板下面设有齿轴，齿轴的下方设有分度盘。

为控制滚针的下落，输针轮上还设有挡针块，其针槽板上设有波浪形凹槽及推针板。本实用新型采用机械自动操作，效率高、质量好、工人劳动强度低。适用于轴承制造作业。

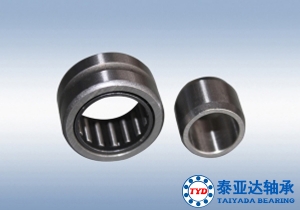

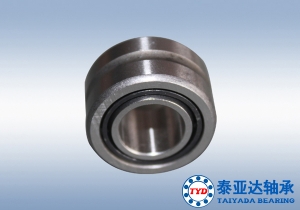

滚针轴承装有细而长的滚子（滚子长度为直径的3~10倍，直径一般不大于5mm），因此径向结构紧凑，其内径尺寸和载荷能力与其他类型轴承相同时，外径最小，特别适用于径向安装尺寸受限制的支承结果。根据使用场合不同，可选用无内圈的轴承或滚针和保持架组件，此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内、外滚动表面，为保证载荷能力和运转性能与有套圈轴承相同，轴或外壳孔滚道表面的硬度，加工精度和表面质量应与轴承套圈的滚道相仿。此种轴承仅能承受径向载荷。究其作用来讲应该是支撑，但这只是其作用的一部分，支撑其实质就是能够承担径向载荷。也可以理解为它是用来固定轴的。就是固定轴使其只能实现转动，而控制其轴向和径向的移动。比如电机没有轴承的后果就是根本不能工作。因为轴可能向任何方向运动，而电机工作时要求轴只能作转动。从理论上来讲不可能实现传动的作用，不仅如此，轴承还会影响传动，为了降低这个影响在高速轴的轴承上必须实现良好的润滑，有的轴承本身已经有润滑，叫做预润滑轴承，而大多数的轴承必须有润滑油，否则在高速运转时，由于摩擦不仅会增加能耗，更可怕的是很容易损坏轴承。
